一、模塊化數據中心發展趨勢:


　　隨著信息技術特別是云計算、虛擬化技術的不斷發展，互聯網、移動互聯網、物聯網也得到了快速發展，數據信息呈爆發性增長，進入了一個云計算大數據時代。隨著各個行業對互聯網、移動互聯網和云計算的依賴程度日益加深，數據中心作為信息化產業最重要的IT基礎設施，在進入高速發展期的同時，也經歷著新的巨變。


　　傳統的數據中心基礎設施存在著建設周期長、高能耗、高運營成本、效率低下等問題，已不能滿足企業業務快速增長、按需供應、快速擴容、節能降耗、有效控制成本等需求，諸多問題亟待解決。


　　一種新興的數據中心建設模式“模塊化數據中心”，以其快速部署、綠色節能、智能化、標準化、系列化等諸多特點逐步成為數據中心建設的主流趨勢。


　　模塊化數據中心集成了機柜、供配電、機房專用空調、綜合布線、智能管理等子系統于一體，可有效降低數據中心的建設周期及運營成本，可使機房占地面積減少30%以上，在相同面積獲得更大IT容量。





二、模塊化數據中心技術優勢:


1、快速部署
　　模塊化數據中心各子系統可實現工廠預制，現場組裝，系統由集成的標準化組件構成，可顯著縮短部署周期，將數據中心建設周期縮短50%以上。


　　模塊化數據中心將工程產品化，極大地簡化了機房前期規劃設計，對數據中心場地要求降至最低，無需架高地板，甚至無需機房裝修，現場僅需接線和連管即可開機運行。


2、柔性擴容
　　采用模塊化的部件和統一的接口標準，可實現以機架或模塊為單位按需擴容，節省投資。按需設計，通過定制方案，支持單機柜額定功率密度平滑升級。


3、智能管理
　　模塊化數據中心內具備智能化的監控和管理系統，可實現對數據中心基礎設施的動力、環境、視頻、設備、門禁的全領域統一監控。集成告警管理、報表管理、工單管理、能效管理等功能，實現全面智能管理。


4、綠色節能
　　模塊化數據中心采用封閉冷/熱通道技術，可有效優化管理氣流組織，減少對整個機房的無謂制冷，同時又可避免冷熱風交叉混合，提高制冷設備回風溫度，從而提高制冷能效。配置有變容量制冷設備的模塊化數據中心，還可根據負載發熱量的變化進行實時跟蹤，動態調節制冷量以實現精確匹配。與傳統數據中心相比，可節約30%～50%的能耗。


三、模塊化數據中心分類:


1、機柜式模塊化數據中心
　　機柜式模塊化數據中心將配電、UPS、電池、機架式機房精密空調、應急通風系統、機柜及氣流管理系統、布線系統、智能監控管理系統等數據中心關鍵基礎設備集中在一個或兩個封閉式的機柜內，從而實現“機柜即數據中心”的創新性解決方案。適用于小微型數據中心、各類分布式營業網點、大型公司的分支機構等應用場景，真正達到即插即用，極大地加快了微型數據中心的建設速度。





2、單排式模塊化數據中心
　　單排式模塊化數據中心將一排機柜式的數據中心分為配電、制冷、UPS、電池、機柜及氣流管理、智能監控及管理等子模塊，各子模塊在工廠預制，現場將子模塊進行簡單拼裝即可組成一列機柜式的模塊化數據中心。適用于中小型數據中心、業務量較大的分布式營業網點機房、大型企事業單位的分支機構機房。


　　單排式模塊化數據中心氣流管理方式靈活多變，具備封閉冷通道、封閉熱通道和冷/熱通道均封閉等多種形式，可根據現場實際應用需求進行配置。制冷系統多采用近熱源的行級高效精密空調，采用開放式的系統機構，可實現1拖3(一臺行級精密空調帶4個機柜)，1拖4、2拖6或2拖8等多種方式。


　　單排式模塊化數據中心簡化了小型數據中心的建設復雜程度，降低了和土建等部門耦合關系，大幅節省工程費用，具有建設速度快、高能效、配置豐富、維護簡單的優點。


3、雙排模塊化數據中心

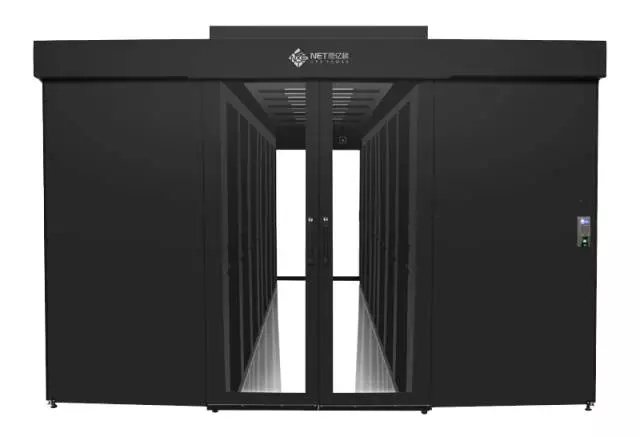

　　雙排模塊化數據中心是由兩排機柜設備配合封閉冷通道作為結構件，內含配電系統、UPS系統、機柜及氣流管理系統、智能監控和管理系統、布線和管理系統等模塊化子系統。各子系統的標準化程度高，可根據需求靈活配置。適用于中大型數據中心、國家機關和企事業單位信息中心、電信數據中心、信息機房。


四、模塊化數據中心建設標準和要求:


1、數據機房模塊化、標準化
　　在現代信息社會，無論是信息化還是智能化，都離不開信息技術對傳統的通信管理方式的改造，通過這些改造來提升通信業務的運行效率、服務水平和安全系數。通信機房作為承載信息化系統的關鍵基礎設施，伴隨著新業務的發展、新需求的出現和新技術的應用，迫切需要對其建設規格和標準提出新的標準和要求。


　　建設通信數據機房是一個復雜的系統工程，涉及建筑、制冷、供電等多個專業及不同的施工單位，建設周期長，投資巨大，但其作用和意義非常重要，直接關系著通信管理業務的高效、穩定和可靠運行。


　　傳統數據中心因為架構問題難以實現按需擴容，而一次性建設一個嚴重超出初期需求的數據中心，將導致投資激增，各系統運行在低負載低效率狀態，造成資源浪費與高運營成本。這種困境對數據中心系統實現在全層面、全顆粒度地根據業務需求彈性擴展提出了必然要求。


　　模塊化數據中心作為未來數據中心建設的主流趨勢，以其“按需配置、柔性擴容”、節能高效、標準化、易復制、建設周期短等得天獨厚的優勢，更加貼近我國通信行業發展的業務需求特點，且根據通信數據機房的不同IT需求和建筑空間，容易針對性地制定并提供標準化、系列化、易復制的模塊化數據中心解決方案。


2、因地制宜，工程產品化

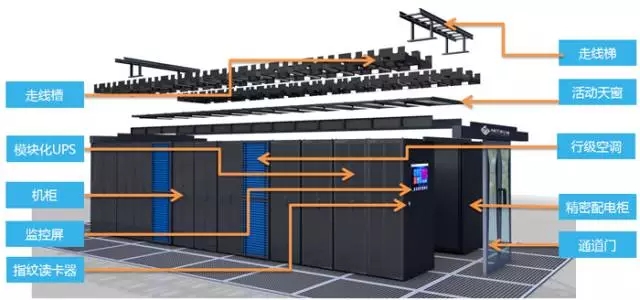

　　模塊化數據中心遵循“工程產品化”的設計理念，集機柜系統、供配電系統、熱管理系統、綜合布線系統、智能管理等子系統于一體，提供整體設計的統一基礎架構。針對各專業機房業務需求特點，可因地制宜，統籌規劃，定制化的選擇最佳解決方案。


五、模塊化數據中心一體化解決方案:


　　以一個典型的小型通信機房為例，其面積多在20～30m2左右，內部主要安裝專用服務器設備、通信系統交換機、網絡終端、UPS電源和電池設備等，一般部署3～4個19″標準機柜，一個獨立配電箱，針對該應用場景，可采用定制化的單排式





　　機房工藝布置結合機房空間布局，在機房內配置一款帶有封閉冷通道的單排式模塊化數據中心，包括封閉冷通道、服務器機柜、網絡布線柜，一臺變容量機房精密空調，一套機架式配電單元和UPS供電設備，每個機柜配置1條PDU。


　　該方案的封閉通道組件采用模塊化設計，方便現場安裝，并支持快速并柜部署。封閉冷通道的制冷方案能有效地隔離冷熱氣流，防止氣流短路和循環，提高精密空調制冷量利用率，從而提高系統能效。同時，該方案采用的是行級制冷架構，相對傳統的房間級制冷架構具有兩大顯著優勢:一是就近送回風，減小風機功率，降低風機能耗;二是能夠提高空調送/回風溫度，從而提升空調壓縮機運行能效。這兩個優勢最終都能夠提高空調的運行效率，從而降低機房PUE值。


　　借助先進的CFD模擬仿真技術，給出氣流組織圖、溫度場圖和風速分布圖。由于采取了冷通道封閉的方案，精密空調設備送出的冷風被約束在封閉的通道中，冷熱風得到有效的隔離，避免了冷風短路和熱風的循環。

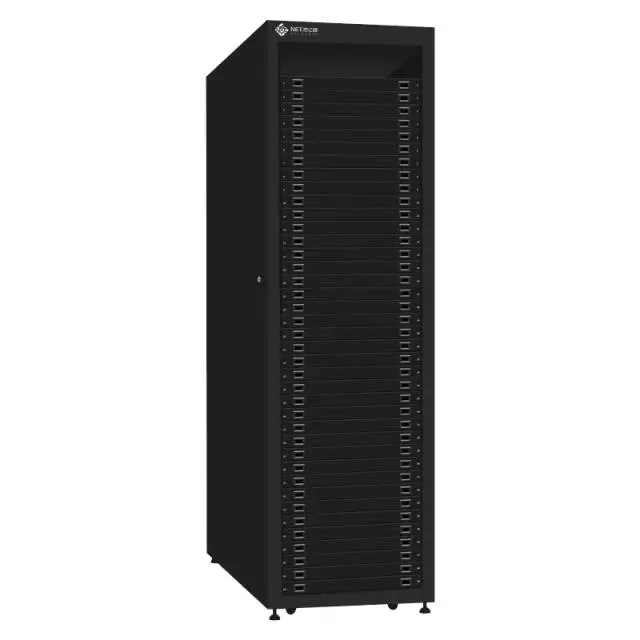

　　機柜系統機柜按照功能可分為IT設備柜、電氣設備柜、綜合布線柜等三類。三類機柜均為19″標準機柜，采用相同的結構設計，機柜架構、外觀造型以及尺寸統一，滿足IEC60297-1標準，采用前進風后出風氣流組織設計，采用1400mm深封閉冷通道機柜設計方案，設備安裝空間和封閉通道一體化，其中封閉冷通道機柜配置前鋼化玻璃門和后雙開網孔門，網孔門開孔率≥70%。


　　供配電系統供配電系統主要由配電單元(PDB)、不間斷電源(UPS)、電源分配單元(PDU)、后備電池等四部分組成。

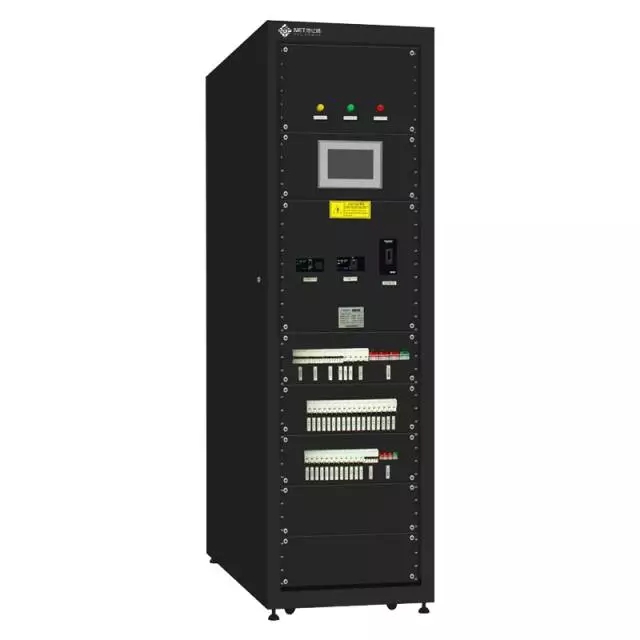

　　機架式配電單元(PDB)提供UPS輸入輸出配電，空調配電以及照明、智能監控管理系統配電，滿足C級防雷要求。

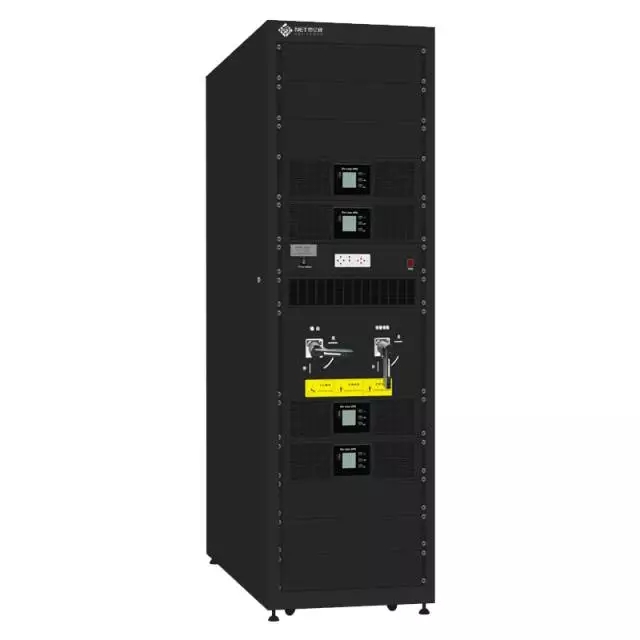

　　不間斷電源(UPS)采用機架式，兼容單進單出、三進單出和三進三出多種進出線方式，支持并機，方便擴容。





　　電源分配單元(PDU)采用模塊組合一體化設計，將配電、保護、接插(插座或端子)等集成在一起，整套可拆卸，便于安裝、更換配件，后備電池具有機架式和外置式兩種可選方案，可靈活配置。

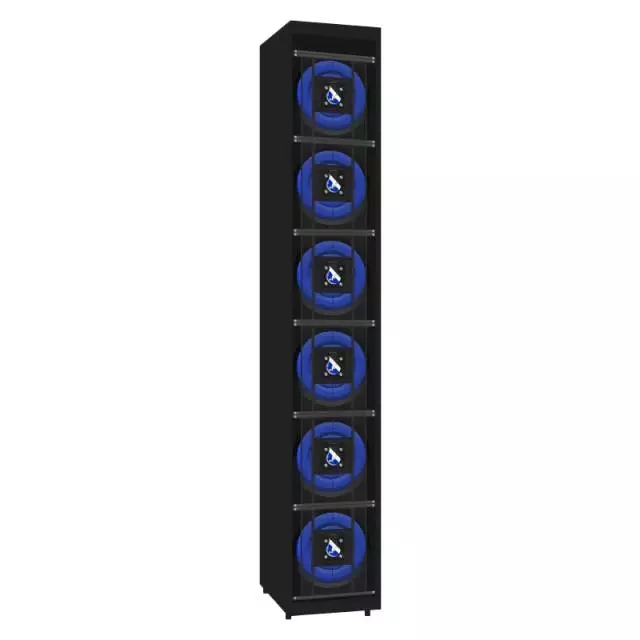

　　熱管理系統采用前出風、背回風形式的空調，與空調封閉框配合可形成封閉冷通道的氣流組織形式。每個機柜配置應急風扇單元，能夠緩解空調制冷中斷以后機柜內的溫度上升問題。





　　智能監控管理系統智能監控管理系統可實現對配電、設備(UPS、空調等)、機房環境、機房安全、門禁系統的集中監控。以模塊為單位獨立運轉監控管理系統，具有適應模塊化數據中心快速建設、快速復制的特點。





　　模塊化數據中心方案，是當今行業中主流及領先的應用方案，在政府、金融、醫療、國防、教育等各行業的大中小型機房中廣泛應用，并受到行業專家及用戶高度認可。


六、恩億梯模塊化數據中心產品特點:


1、高效
　　集成機柜、供配電、制冷、監控和綜合布線的整體解決方案系統；采用模塊化UPS，使得供配電系統處于合理的帶載率區間內，提高電源效率；采用行級制冷單元，結合封閉冷/熱通道，提高制冷效率；智能微模塊占地面積小，提高單位建筑面積使用率。


2、節能
　　實現快速安裝，縮短施工周期，降低施工成本，提高效率；密閉通道，提高了機房整體制冷效率，降低總體投入成本；微模塊產品的PUE可達1.5以下，相比傳統機房節能40%以上；邊使用邊擴容，根據后期發展情況來逐步升級擴容，節約投入成本。


3、靈活
　　模塊化設計，支持按需建設，分步實施，縮短建設周期；去工程化設計使得數據中心建設設備化、快速化、個性化成為可能；依據機房尺寸和單柜功耗，可靈活選擇單排和雙排，滿足擴容要求；適配企業web和內部業務，IT機柜內靈活安裝服務器、存儲、網絡設備。


4、安全
　　供配電系統采用2N，實現冗余設計，滿足機房設計要求，提高安全等級；密閉冷通道頂部采用活動頂板，與消防聯動，不影響氣體滅火系統；同廠家一體化產品，各系統協調工作，避免兼容性問題出現；強電與弱電分離設計，減少電磁干擾。


5、智能

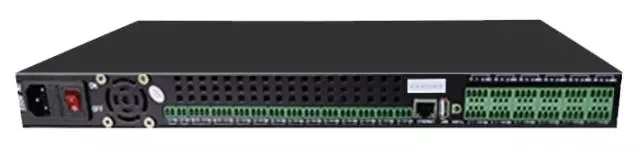

　　采用嵌入式網絡型監控設備，輕松實現遠程監控、功能模塊管理；可通過多種傳感器、采集器，實現對機房內各功能模塊的不間斷實時監控；動力環境智能監控系統能夠適應機房管理人員多途徑管理需求，實時發出告警信息；提供PPT報表輸出，為機房管理者提供真實的運維數據，減輕工作量；真實3D界面，準確定位各設備和傳感器，實現快速響應能力。
